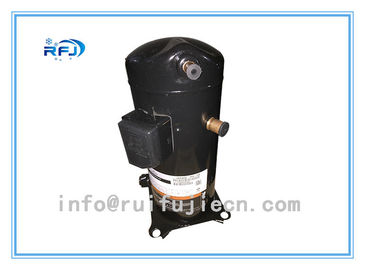

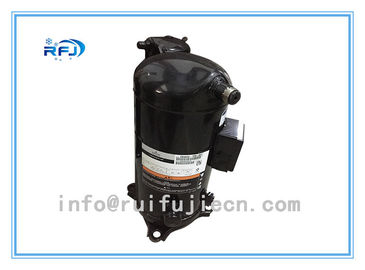

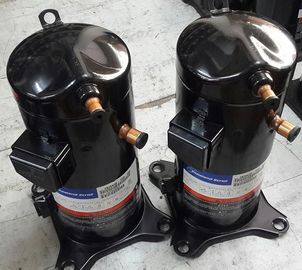

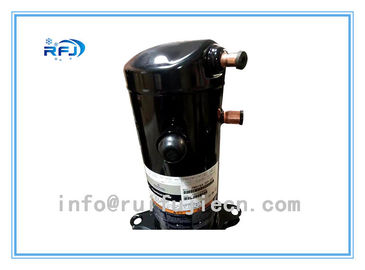

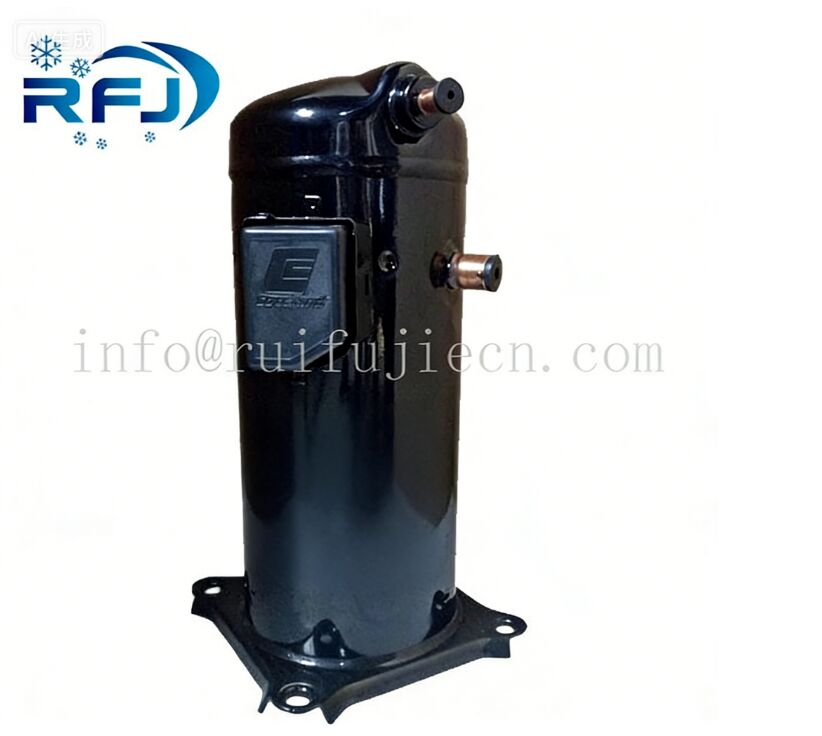

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Name: Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

نام تجاری:	Copeland
شماره مدل:	ZB38KQE- PFJ -551
مقدار تولیدی:	1pcs
قیمت:	discussed
زمان تحویل:	7-10 working days after receiving payment
شرایط پرداخت:	L/C، T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

CE/UL

نوع پیستون:

اسکرول کنید

منبع تغذیه:

قدرت AC

حالت رانندگی:

برقی

پیکربندی:

ثابت

دما:

متوسط / درجه حرارت بالا

ولتاژ:

1فاز / 220V-230V

گارانتی:

یک سال

مبرد:

R134/R404/R407/R507

اتصال:

رولاتوک

شمال غربی:

38 کیلوگرم

رنگ:

مشکی

برنامه:

قطعات تبرید

وزن ناخالص:

41 کیلوگرم

L*W*H:

242*242*457

HP:

5 اسب بخار

Packaging Details:

Wooden case or 12 units in one pallet

Supply Ability:

5,000pcs per month

برجسته کردن:

,

copeland a c compressor

توضیحات محصول

کمپرسور 5HP سیاه امرسون کوپلند ZB38KQE-PFJ-551

توضیحات محصول

کمپرسور رول ZB Copeland برای کاربردهای خنک کننده در دمای متوسط

ویژگی های محصول

شیشه های نوری روغن
اتصال Schraeder برای پر کردن روغن / تخلیه
با لاستیک های نصب نرم برای کار با یک کمپرسور عرضه می شود (تعویضات سخت مورد نیاز برای نصب چند کمپرسور [پاک]
محافظت موتور داخلی

*مبرد کننده: R404/R22 50Hz/60Hz

*درمیانی / دمای بالا

*مجموعه بزرگ عملیاتی

*توانایی کاهش دما سریع

*وزن سبک و فشرده بودن

*تکنولوژی Copeland Scroll Digital® برای ساده سازی ظرفیت بدون مرحله

نوع: کمپرسورهای رول هیرمیتیک

تهیه کننده: کوپلند

سری: ZB

برند:	کوپلند
اتصال:	قفل چرخش
ضلعی 1 (ملی متر):	438
شماره مدل:	ZB 38KQE PFJ 551
گارانتی:	1 سال
عمق با پانل تزئینی (ملی متر):	242
حرکت CC:	14,4
برق:	220-230V/1ph/50Hz
درجه برق:	32
مواد خنک کننده:	برای مواد خنک کننده تایید شده به ادبیات کوپلند مراجعه کنید
اندازه اتصال لوله (ملی متر):	-
وصلات شیر:	۷/۸
عرض با پانل تزئینی (ملی متر):	242
دمای کاربرد (C):	-
دمای کاربرد (C):	-

نوع: کمپرسورهای رول هیرمیتیک

تهیه کننده: کوپلند

سری: ZB

مدل: ZB38KQE-PFJ-551

داده های فنی


جابجایی[m3/h]:	14,4
قدرت صوتی[dBA]:	72
سطح فشار صوتی[dB]:	61
وزن خالص[kg]:	37,4
شارژ نفت[dm3]:	1,9
حداکثر فشار بالا[بار]:	28,8
حداکثر فشار ایست[بار]:	21
حداقل دمای پایین[°C]:	-35
حداکثر دمای پایین[°C]:	50
دسته بندی PED:	1

داده های برق


منبع برق[V/~/Hz]:	220-240V/1/50Hz
جریان روتور قفل شده[A]:	142
حداکثر جریان عملیاتی[A]:	32,3
مقاومت پیچ[Ω]:	0,4

ارتباطات

		اینچ
اتصال دریچه Rotolock مکش:		1 1/4 "
اتصال دریچه روتولاک تخلیه:		1"
اتصال مکش با دستکش عرضه شده:		7/8"
اتصال تخلیه با دستکش عرضه شده:		نصف اینچ

ظرفیت خنک کننده[کیلو وات]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

قدرت ورودی[کیلو وات]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

جریان[A]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

جریان جرم[kg/h]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

پلیس[W/W]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

دامنه کاربرد


		حداکثر دمای تبخیر
		دمای گاز مکش 25 درجه سانتیگراد
		گرم شدن بیش از حد گاز 10K

شرایط عملیاتی: دمای گاز مکش 20 درجه سانتیگراد، خنک سازی پایین 0 درجه

t_c- دمای تهویه[oC]

t_e- دمای تبخیر[oC]

کمپرسورهاي بيشتر ZB که ميتونيم تامين کنيم

مدل	مشخصات	مقایسه با سری ZR
ZB15KQ-PFJ-524	2HP جوشکاری R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP جوشکاری R22
ZB15KQE-PFJ-524	2HP جوشکاری R404a
ZB15KQE-TFD-524	2HP جوشکاری R404a

ZB19KQ-PFJ-524	2.3HP جوشکاری R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP جوشکاری R22
ZB19KQE-PFJ-524	2.3HP جوشکاری R404a
ZB19KQE-TFD-524	2.3HP جوشکاری R404a

ZB21KQ-PFJ-524	3HP جوشکاری R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP جوشکاری R22
ZB21KQE-PFJ-524	3HP جوشکاری R404a
ZB21KQE-TFD-524	3HP جوشکاری R404a

ZB26KQ-PFJ-524	3.5HP جوشکاری R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP جوشکاری R22
ZB26KQE-PFJ-524	3.5HP جوشکاری R404a
ZB26KQE-TFD-524	3.5HP جوشکاری R404a

ZB30KQ-TFD-524	4HP جوشکاری R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP جوشکاری R404a	ZB30=ZR49

ZB38KQ-TFD-524	5HP جوشکاری R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP جوشکاری R404a	ZB38=ZR61

ZB45KQ-TFD-524	6HP جوشکاری R22	ZB45=ZR72
ZB45KQE-TFD-524	6HP جوشکاری R404a	ZB45=ZR72

ZB58KQ-TFD-523	8HP پیچ R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP جوشکاری R22
ZB58KQE-TFD-523	پیچ 8HP R404a
ZB58KQE-TFD-524	8HP جوشکاری R404a

ZB66KQ-TFD-523	9HP پیچ R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP جوشکاری R22
ZB66KQE-TFD-523	پیچ 9HP R404a
ZB66KQE-TFD-524	9HP جوشکاری R404a

ZB76KQ-TFD-523	10HP پیچ R22	ZB76=ZR125
ZB76KQ-TFD-524	10HP جوشکاری R22
ZB76KQE-TFD-523	10HP پیچ R404a
ZB76KQE-TFD-524	10HP جوشکاری R404a

ZB88KQ-TFD-523	12HP پیچ R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP جوشکاری R404a	ZB88=ZR144

ZB92KC-TWD-551	13HP پیچ R22	ZB92=ZR16
ZB92KC-TWD-550	13HP جوشکاری R22
ZB92KCE-TWD-551	پیچ 13HP R404a
ZB92KCE-TWD-550	13HP جوشکاری R404a

ZB11MC-TWD-551	15HP پیچ R22	ZB11=ZR19
ZB11MC-TWD-550	15HP جوشکاری R22
ZB11MCE-TWD-551	پیچ 15HP R404a
ZB11MCE-TWD-550	15HP جوشکاری R404a

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
نوع موتور	TFD
قدرت اسمی ((HP)	9	10	12	13	15
جابجایی ((m3/h)	25.7	28.8	33.2	36.4	43.4
جریان شروع ((LRA)) ((Amp))
TFD	100 تا 111	110 تا 118	110 تا 118	140	174
PFJ
جریان بار نامی ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
حداکثر جریان عملیاتی (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
قدرت بخارگر کارک بادی ((W)	90
قطر بیرونی آداپتور
اندازه تخلیه	۷/۸	۷/۸	۷/۸	۷/۸	۷/۸
اندازه مکش	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
ديمنسون ((ميلي متر))
طول ((L)
عرض ((W)	284	284	284	285	285
ارتفاع ((H)	546	546	546	552	553
زاویه های کف کف (افق)	190X190 (8.5)
هزینه نفت ((L)	3.25	3.25	3.25	3.3	3.3
وزن ((کیلوگرم)
وزن خالص	59	62	62	62	63
وزن ناخالص	62	65	65	65	66

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
نوع موتور	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
قدرت اسمی ((HP)	2	2.5	3	3.5	4	5	6	7

جابجایی ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

در حال حاضر شروع ((LRA) (Amp.)
TFD	24.5 تا 26	30 تا 32	36 تا 40	41 تا 46	50	58.6 تا 655	67 تا 74	101
PFJ	53 تا 58	56 تا 61	75 تا 82	89 تا 97	113

جریان بار نامی ((RLA)) (امپ)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

حداکثر جریان کار (MCC) (امپ)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
ظرفیت عملیاتی (یک فاز)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
قدرت بخارگر کارک بادی ((W)	70

قطر بیرونی آداپتور
اندازه تخلیه	1/2	1/2	1/2	1/2	1/2	1/2	1/2	سه چهارم
اندازه مکش	سه چهارم	سه چهارم	سه چهارم	سه چهارم	۷/۸	۷/۸	۷/۸	۷/۸

ديمنسون ((ميلي متر))
طول ((L)	242	242	243	243	242	242	242	242
عرض ((W)	242	242	244	244	242	242	242	242
ارتفاع ((H)	383	389	412	425	430	457	457	457
زاویه های کف کف (افق)	190X190 (8.5)

هزینه نفت ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

وزن ((کیلوگرم)
وزن خالص	23	25	27	28	33	38	40	40
وزن ناخالص	26	29	30	31	37	41	44	44

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
نوع موتور	TFD
قدرت اسمی ((HP)	9	10	12	13	15
جابجایی ((m3/h)	25.7	28.8	33.2	36.4	43.4
جریان شروع ((LRA)) ((Amp))
TFD	100 تا 111	110 تا 118	110 تا 118	140	174
PFJ
جریان بار نامی ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
حداکثر جریان عملیاتی (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
قدرت بخارگر کارک بادی ((W)	90
قطر بیرونی آداپتور
اندازه تخلیه	۷/۸	۷/۸	۷/۸	۷/۸	۷/۸
اندازه مکش	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
ديمنسون ((ميلي متر))
طول ((L)
عرض ((W)	284	284	284	285	285
ارتفاع ((H)	546	546	546	552	553
زاویه های کف کف (افق)	190X190 (8.5)
هزینه نفت ((L)	3.25	3.25	3.25	3.3	3.3
وزن ((کیلوگرم)
وزن خالص	59	62	62	62	63
وزن ناخالص	62	65	65	65	66

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
نوع موتور	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
قدرت اسمی ((HP)	2	2.5	3	3.5	4	5	6	7

جابجایی ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

در حال حاضر شروع ((LRA) (Amp.)
TFD	24.5 تا 26	30 تا 32	36 تا 40	41 تا 46	50	58.6 تا 655	67 تا 74	101
PFJ	53 تا 58	56 تا 61	75 تا 82	89 تا 97	113

جریان بار نامی ((RLA)) (Amp)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

حداکثر جریان کار (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
ظرفیت عملیاتی (یک فاز)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
قدرت بخارگر کارک بادی ((W)	70

قطر بیرونی آداپتور
اندازه تخلیه	1/2	1/2	1/2	1/2	1/2	1/2	1/2	سه چهارم
اندازه مکش	سه چهارم	سه چهارم	سه چهارم	سه چهارم	۷/۸	۷/۸	۷/۸	۷/۸

ديمنسون ((ميلي متر))
طول ((L)	242	242	243	243	242	242	242	242
عرض ((W)	242	242	244	244	242	242	242	242
ارتفاع ((H)	383	389	412	425	430	457	457	457
زاویه های کف کف (افق)	190X190 (8.5)

هزینه نفت ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

وزن ((کیلوگرم)
وزن خالص	23	25	27	28	33	38	40	40
وزن ناخالص	26	29	30	31	37	41	44	44

برچسب ها:

جزئیات محصولات

خونه محصولات

Copeland کمپرسور اسکرول

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

تمام دسته ها

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

نام تجاری:	Copeland
شماره مدل:	ZB38KQE- PFJ -551
مقدار تولیدی:	1pcs
قیمت:	discussed
جزئیات بسته بندی:	Wooden case or 12 units in one pallet
شرایط پرداخت:	L/C، T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

نام تجاری:

Copeland

گواهی:

CE/UL

Model Number:

ZB38KQE- PFJ -551

نوع پیستون:

اسکرول کنید

منبع تغذیه:

قدرت AC

حالت رانندگی:

برقی

پیکربندی:

ثابت

دما:

متوسط / درجه حرارت بالا

ولتاژ:

1فاز / 220V-230V

گارانتی:

یک سال

مبرد:

R134/R404/R407/R507

اتصال:

رولاتوک

شمال غربی:

38 کیلوگرم

رنگ:

مشکی

برنامه:

قطعات تبرید

وزن ناخالص:

41 کیلوگرم

L*W*H:

242*242*457

HP:

5 اسب بخار

Minimum Order Quantity:

1pcs

قیمت:

discussed

Packaging Details:

Wooden case or 12 units in one pallet

Delivery Time:

7-10 working days after receiving payment

شرایط پرداخت:

L/C، T/T، وسترن یونیون

Supply Ability:

5,000pcs per month

برجسته کردن:

,

copeland a c compressor

توضیحات محصول

کمپرسور 5HP سیاه امرسون کوپلند ZB38KQE-PFJ-551

توضیحات محصول

کمپرسور رول ZB Copeland برای کاربردهای خنک کننده در دمای متوسط

ویژگی های محصول

شیشه های نوری روغن
اتصال Schraeder برای پر کردن روغن / تخلیه
با لاستیک های نصب نرم برای کار با یک کمپرسور عرضه می شود (تعویضات سخت مورد نیاز برای نصب چند کمپرسور [پاک]
محافظت موتور داخلی

نوع: کمپرسورهای رول هیرمیتیک

تهیه کننده: کوپلند

سری: ZB

برند:	کوپلند
اتصال:	قفل چرخش
ضلعی 1 (ملی متر):	438
شماره مدل:	ZB 38KQE PFJ 551
گارانتی:	1 سال
عمق با پانل تزئینی (ملی متر):	242
حرکت CC:	14,4
برق:	220-230V/1ph/50Hz
درجه برق:	32
مواد خنک کننده:	برای مواد خنک کننده تایید شده به ادبیات کوپلند مراجعه کنید
اندازه اتصال لوله (ملی متر):	-
وصلات شیر:	۷/۸
عرض با پانل تزئینی (ملی متر):	242
دمای کاربرد (C):	-
دمای کاربرد (C):	-

نوع: کمپرسورهای رول هیرمیتیک

تهیه کننده: کوپلند

سری: ZB

مدل: ZB38KQE-PFJ-551

داده های فنی


جابجایی[m3/h]:	14,4
قدرت صوتی[dBA]:	72
سطح فشار صوتی[dB]:	61
وزن خالص[kg]:	37,4
شارژ نفت[dm3]:	1,9
حداکثر فشار بالا[بار]:	28,8
حداکثر فشار ایست[بار]:	21
حداقل دمای پایین[°C]:	-35
حداکثر دمای پایین[°C]:	50
دسته بندی PED:	1

داده های برق


منبع برق[V/~/Hz]:	220-240V/1/50Hz
جریان روتور قفل شده[A]:	142
حداکثر جریان عملیاتی[A]:	32,3
مقاومت پیچ[Ω]:	0,4

ارتباطات

		اینچ
اتصال دریچه Rotolock مکش:		1 1/4 "
اتصال دریچه روتولاک تخلیه:		1"
اتصال مکش با دستکش عرضه شده:		7/8"
اتصال تخلیه با دستکش عرضه شده:		نصف اینچ

ظرفیت خنک کننده[کیلو وات]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

قدرت ورودی[کیلو وات]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

جریان[A]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

جریان جرم[kg/h]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

پلیس[W/W]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

دامنه کاربرد


		حداکثر دمای تبخیر
		دمای گاز مکش 25 درجه سانتیگراد
		گرم شدن بیش از حد گاز 10K

شرایط عملیاتی: دمای گاز مکش 20 درجه سانتیگراد، خنک سازی پایین 0 درجه

t_c- دمای تهویه[oC]

t_e- دمای تبخیر[oC]

کمپرسورهاي بيشتر ZB که ميتونيم تامين کنيم

مدل	مشخصات	مقایسه با سری ZR
ZB15KQ-PFJ-524	2HP جوشکاری R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP جوشکاری R22
ZB15KQE-PFJ-524	2HP جوشکاری R404a
ZB15KQE-TFD-524	2HP جوشکاری R404a

ZB19KQ-PFJ-524	2.3HP جوشکاری R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP جوشکاری R22
ZB19KQE-PFJ-524	2.3HP جوشکاری R404a
ZB19KQE-TFD-524	2.3HP جوشکاری R404a

ZB21KQ-PFJ-524	3HP جوشکاری R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP جوشکاری R22
ZB21KQE-PFJ-524	3HP جوشکاری R404a
ZB21KQE-TFD-524	3HP جوشکاری R404a

ZB26KQ-PFJ-524	3.5HP جوشکاری R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP جوشکاری R22
ZB26KQE-PFJ-524	3.5HP جوشکاری R404a
ZB26KQE-TFD-524	3.5HP جوشکاری R404a

ZB30KQ-TFD-524	4HP جوشکاری R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP جوشکاری R404a	ZB30=ZR49

ZB38KQ-TFD-524	5HP جوشکاری R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP جوشکاری R404a	ZB38=ZR61

ZB45KQ-TFD-524	6HP جوشکاری R22	ZB45=ZR72
ZB45KQE-TFD-524	6HP جوشکاری R404a	ZB45=ZR72

ZB58KQ-TFD-523	8HP پیچ R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP جوشکاری R22
ZB58KQE-TFD-523	پیچ 8HP R404a
ZB58KQE-TFD-524	8HP جوشکاری R404a

ZB66KQ-TFD-523	9HP پیچ R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP جوشکاری R22
ZB66KQE-TFD-523	پیچ 9HP R404a
ZB66KQE-TFD-524	9HP جوشکاری R404a

ZB76KQ-TFD-523	10HP پیچ R22	ZB76=ZR125
ZB76KQ-TFD-524	10HP جوشکاری R22
ZB76KQE-TFD-523	10HP پیچ R404a
ZB76KQE-TFD-524	10HP جوشکاری R404a

ZB88KQ-TFD-523	12HP پیچ R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP جوشکاری R404a	ZB88=ZR144

ZB92KC-TWD-551	13HP پیچ R22	ZB92=ZR16
ZB92KC-TWD-550	13HP جوشکاری R22
ZB92KCE-TWD-551	پیچ 13HP R404a
ZB92KCE-TWD-550	13HP جوشکاری R404a

ZB11MC-TWD-551	15HP پیچ R22	ZB11=ZR19
ZB11MC-TWD-550	15HP جوشکاری R22
ZB11MCE-TWD-551	پیچ 15HP R404a
ZB11MCE-TWD-550	15HP جوشکاری R404a

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
نوع موتور	TFD
قدرت اسمی ((HP)	9	10	12	13	15
جابجایی ((m3/h)	25.7	28.8	33.2	36.4	43.4
جریان شروع ((LRA)) ((Amp))
TFD	100 تا 111	110 تا 118	110 تا 118	140	174
PFJ
جریان بار نامی ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
حداکثر جریان عملیاتی (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
قدرت بخارگر کارک بادی ((W)	90
قطر بیرونی آداپتور
اندازه تخلیه	۷/۸	۷/۸	۷/۸	۷/۸	۷/۸
اندازه مکش	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
ديمنسون ((ميلي متر))
طول ((L)
عرض ((W)	284	284	284	285	285
ارتفاع ((H)	546	546	546	552	553
زاویه های کف کف (افق)	190X190 (8.5)
هزینه نفت ((L)	3.25	3.25	3.25	3.3	3.3
وزن ((کیلوگرم)
وزن خالص	59	62	62	62	63
وزن ناخالص	62	65	65	65	66

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
نوع موتور	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
قدرت اسمی ((HP)	2	2.5	3	3.5	4	5	6	7

جابجایی ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

در حال حاضر شروع ((LRA) (Amp.)
TFD	24.5 تا 26	30 تا 32	36 تا 40	41 تا 46	50	58.6 تا 655	67 تا 74	101
PFJ	53 تا 58	56 تا 61	75 تا 82	89 تا 97	113

جریان بار نامی ((RLA)) (امپ)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

حداکثر جریان کار (MCC) (امپ)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
ظرفیت عملیاتی (یک فاز)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
قدرت بخارگر کارک بادی ((W)	70

قطر بیرونی آداپتور
اندازه تخلیه	1/2	1/2	1/2	1/2	1/2	1/2	1/2	سه چهارم
اندازه مکش	سه چهارم	سه چهارم	سه چهارم	سه چهارم	۷/۸	۷/۸	۷/۸	۷/۸

ديمنسون ((ميلي متر))
طول ((L)	242	242	243	243	242	242	242	242
عرض ((W)	242	242	244	244	242	242	242	242
ارتفاع ((H)	383	389	412	425	430	457	457	457
زاویه های کف کف (افق)	190X190 (8.5)

هزینه نفت ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

وزن ((کیلوگرم)
وزن خالص	23	25	27	28	33	38	40	40
وزن ناخالص	26	29	30	31	37	41	44	44

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
نوع موتور	TFD
قدرت اسمی ((HP)	9	10	12	13	15
جابجایی ((m3/h)	25.7	28.8	33.2	36.4	43.4
جریان شروع ((LRA)) ((Amp))
TFD	100 تا 111	110 تا 118	110 تا 118	140	174
PFJ
جریان بار نامی ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
حداکثر جریان عملیاتی (MCC) ((Amp)
TFD	24.2	26.9	31	31	38
PFJ
قدرت بخارگر کارک بادی ((W)	90
قطر بیرونی آداپتور
اندازه تخلیه	۷/۸	۷/۸	۷/۸	۷/۸	۷/۸
اندازه مکش	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
ديمنسون ((ميلي متر))
طول ((L)
عرض ((W)	284	284	284	285	285
ارتفاع ((H)	546	546	546	552	553
زاویه های کف کف (افق)	190X190 (8.5)
هزینه نفت ((L)	3.25	3.25	3.25	3.3	3.3
وزن ((کیلوگرم)
وزن خالص	59	62	62	62	63
وزن ناخالص	62	65	65	65	66

کمپرسور امرسون کوپلند برای تهویه مطبوع
مدل	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
نوع موتور	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
قدرت اسمی ((HP)	2	2.5	3	3.5	4	5	6	7

جابجایی ((m3/h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

در حال حاضر شروع ((LRA) (Amp.)
TFD	24.5 تا 26	30 تا 32	36 تا 40	41 تا 46	50	58.6 تا 655	67 تا 74	101
PFJ	53 تا 58	56 تا 61	75 تا 82	89 تا 97	113

جریان بار نامی ((RLA)) (Amp)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

حداکثر جریان کار (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
ظرفیت عملیاتی (یک فاز)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
قدرت بخارگر کارک بادی ((W)	70

قطر بیرونی آداپتور
اندازه تخلیه	1/2	1/2	1/2	1/2	1/2	1/2	1/2	سه چهارم
اندازه مکش	سه چهارم	سه چهارم	سه چهارم	سه چهارم	۷/۸	۷/۸	۷/۸	۷/۸

ديمنسون ((ميلي متر))
طول ((L)	242	242	243	243	242	242	242	242
عرض ((W)	242	242	244	244	242	242	242	242
ارتفاع ((H)	383	389	412	425	430	457	457	457
زاویه های کف کف (افق)	190X190 (8.5)

هزینه نفت ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

وزن ((کیلوگرم)
وزن خالص	23	25	27	28	33	38	40	40
وزن ناخالص	26	29	30	31	37	41	44	44

برچسب ها:

Shenzhen Ruifujie Technology Co., Ltd.

تبخیر تبرید

دی جی / بخارگر دمای پایین

واحد های خنک کننده یخچال

واحدهای تهویه نوع پیچ

واحدهای تهویه هوا خنک

واحدهای تهویه آب سرد

کمپرسور اسکرول تبرید

کمپرسور تبرید Semi Hermetic

کمپرسور کارلایل

Copeland کمپرسور اسکرول

کمپرسور بیتزر پیستون

کمپرسور نوع پیچ

کمپرسور اسکرو Hitachi

کمپرسور Embraco Aspera

کمپرسور روتاری AC

خنک کننده هوای سرد

قطعات تبرید

اتاق سرد صنعتی

یخچال ماشین یخ

بلوک ماشین یخ

تبخیر تبرید

دی جی / بخارگر دمای پایین

واحد های خنک کننده یخچال

واحدهای تهویه نوع پیچ

واحدهای تهویه هوا خنک

واحدهای تهویه آب سرد

کمپرسور اسکرول تبرید

کمپرسور تبرید Semi Hermetic

کمپرسور کارلایل

Copeland کمپرسور اسکرول

کمپرسور بیتزر پیستون

کمپرسور نوع پیچ

کمپرسور اسکرو Hitachi

کمپرسور Embraco Aspera

کمپرسور روتاری AC

خنک کننده هوای سرد

قطعات تبرید

اتاق سرد صنعتی

یخچال ماشین یخ

بلوک ماشین یخ

جزئیات محصولات

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

,

copeland a c compressor

توضیحات محصول

ویژگی های محصول

جزئیات محصولات

تبخیر تبرید

دی جی / بخارگر دمای پایین

واحد های خنک کننده یخچال

واحدهای تهویه نوع پیچ

واحدهای تهویه هوا خنک

واحدهای تهویه آب سرد

کمپرسور اسکرول تبرید

کمپرسور تبرید Semi Hermetic

کمپرسور کارلایل

Copeland کمپرسور اسکرول

کمپرسور بیتزر پیستون

کمپرسور نوع پیچ

کمپرسور اسکرو Hitachi

کمپرسور Embraco Aspera

کمپرسور روتاری AC

خنک کننده هوای سرد

قطعات تبرید

اتاق سرد صنعتی

یخچال ماشین یخ

بلوک ماشین یخ

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

,

copeland a c compressor

توضیحات محصول

ویژگی های محصول
